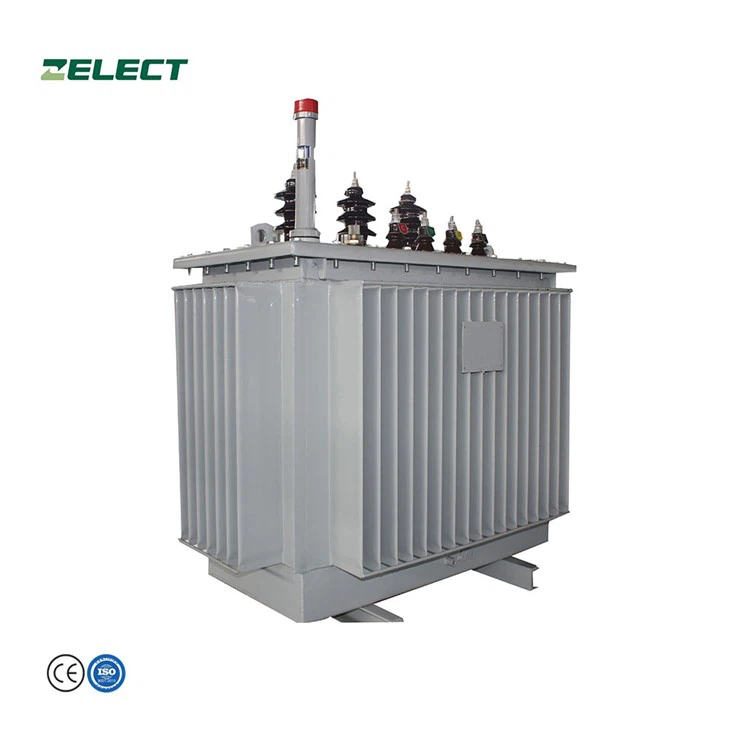

Amorf Alaşımlı Dağıtım Güç Trafo Merkezi Trafosu

Amorf alaşımlı transformatörün geleneksel transformatörden farklı olan ana özelliği, çekirdeğin yeni bir tür manyetik iletken malzeme olan amorf alaşım kullanmasıdır. Silikon çelik sac demir çekirdekli transformatörün yüksüz kaybı ile karşılaştırıldığında, yaklaşık %75 oranında azalır ve yüksüz akım yaklaşık %80 oranında azalır.

(1) Amorf alaşımlı transformatörün yüksüz kaybı, S11 transformatörüne kıyasla %65'ten fazla azalır, yüksüz akım yaklaşık %80 azalır ve yıllık işletme maliyeti ortalama %22,7 oranında azalır. %.

(2) Transformatörün yapısal kaybı yoktur ve demir çekirdek, üç fazlı dört çerçeveli beş sütunlu bir yapıyı benimser. Sıfır dizili manyetik akı iki yan sütunda akar ve manyetik akı kutunun içinden geçmez, dolayısıyla ısıtma yapısında herhangi bir kayıp meydana gelmez.

(3) Transformatör bağlantı grubu, harmoniklerin güç şebekesi üzerindeki etkisini azaltmak ve güç kaynağının kalitesini artırmak için Dyn11'i benimser.

(4) Transformatörün alçak gerilim sargısı bir bakır folyo bobini benimser ve bobin yuvarlatılmış bir dikdörtgendir.

(5) Transformatör gövdesinin yapısı, demir çekirdek üzerindeki stresi mümkün olduğunca azaltmak ve amorf alaşımlı demir çekirdeğin elektromanyetik performansını sağlamak için "üst destek ve alt destek" benimser.

(6) Küçük kapasiteli transformatörün takımı dikey elbise teknolojisini benimser ve büyük kapasiteli transformatörün takımı yatay elbise teknolojisini benimser ve transformatörün gürültüsü ve yüksüz kaybı sıkı bir şekilde kontrol edilir.

(7) Transformatör kutusu tamamen kapalı bir yapıyı benimser. Kutu, iyi anti-oksidasyona, yüksek sıcaklık direncine ve termal döngü performansına sahip silikon yağı ile doldurulmuştur ve transformatör temel olarak bakım gerektirmeyen bir durumdadır.

(8) Transformatör, bobindeki hava kabarcıklarını tamamen ortadan kaldırmak ve yalıtım performansının stabilitesini sağlamak için vakumlu yağ enjeksiyonunu kullanır.

(9) Transformatörün yüksek ve alçak gerilim burçlarının üzerine koruyucu bir kapak takılır, hiçbir iletken açıkta kalmaz ve tam yalıtım koruması elde etmek için kablo tesisatı kullanılır.

Yükseklik: h< 1000m

Maksimum günlük ortalama bağıl nem: %95 (20 derece)

Ortam sıcaklığı: -25 derece < T<+40°C

Deprem direnci: yer yatay ivmesi {{0}},2g, yer dikey ivmesi: 0,2g

Sıcaklık: Ortalama maksimum sıcaklık: T<+35°C

Besleme voltajının dalga biçimi sinüs dalgasına yakın olmalıdır

Aylık minimum ortalama kullanım sıcaklığı: T< -25°C (outdoor)

Üç fazlı transformatörün besleme voltajı yaklaşık olarak simetrik olmalıdır

Günlük maksimum sıcaklık farkı: 25 derece.

Kurulum yeri: şiddetli titreşim ve şok yok, sonbahar felaketi yok, ciddi kirlilik yok, kimyasal aşındırıcı ortam ve toz yok, patlama tehlikesi yok.

Nem: Maksimum Ortalama Bağıl Nem: %90 (20 derece)

 Kurulumdan önce Trafo Testi

1. Sargıdan toprağa yalıtım direncinin ölçülmesi;

2. Dayanım gerilimi testi;

3. Gerilim oranı ölçümü ve bağlantı grubu etiketi doğrulaması;

4. Yüksüz akımın ve yüksüz kaybın ölçülmesi;

5. Kısa devre empedansı ve yük kaybı ölçümü;

6. Sargı direnci ölçümü;

7. Transformatör yağı testi.

Model ve Anlam

S(B)H15-M Serisi Hermetik Amorf Alaşımlı Güç Transformatörünün Teknik Parametresi

Sipariş Talimatları

(1) Trafo modeli:

(2) Nominal kapasite: ______KVA

(3) Faz sayısı: üç fazlı, tek fazlı

(4) Frekans: 50HZ, 60HZ

(5) Nominal gerilim (yüksek gerilim/düşük gerilim):____________________

(6) Dokunma aralığı: %±______x_____

(7) Bağlantı grubu etiketi: Dyn11 Yyn0 Yy0(D11) Diğerleri

(8) Empedans voltajı Birleşik Krallık: %____________

(9) Soğutma yöntemi: AN AF

(10) Diğer gereksinimler:
