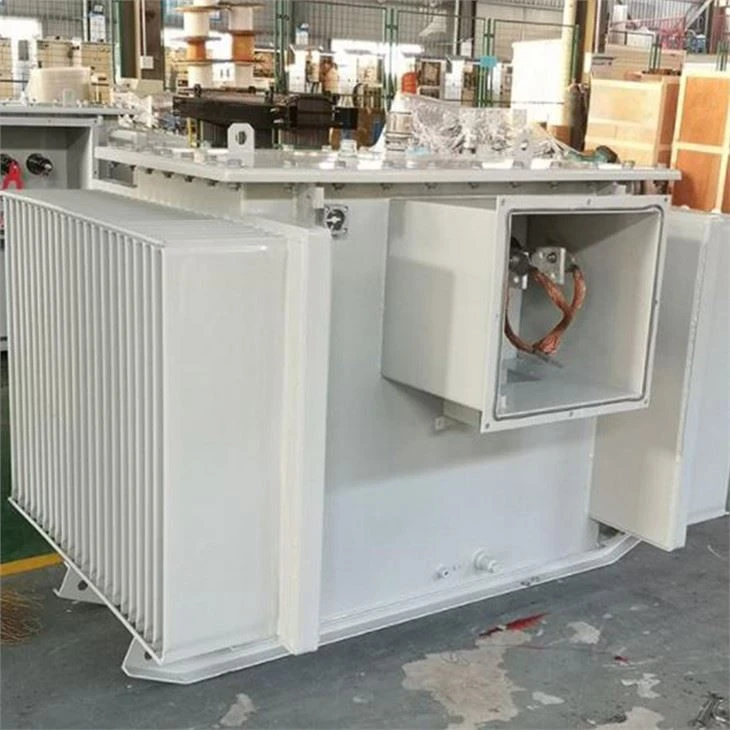

KS13 Yağ Daldırma Madencilik Güç Transformatörü
Model: KS13 Petrol Daldırılmış Mayın Güç Transformatörü
Gerilim: 10KV
Kapasite: 1250KVA
Özellikleri
1.Ürün Özellikleri
KS13 serisi maden transformatörleri madenler için güç dağıtım ekipmanı olarak kullanılmaktadır. Ürün küçük boyutlu, birleştirilmesi kolay, makul yapı ve düşük kayıp avantajlarına sahiptir. İyi termal performans ve benzeri özelliklere sahiptir.
Bu ürün serisi, yüksek manyetik geçirgenliğe sahip istiflenmiş silikon çelik levhalardan yapılmıştır. Yapı sağlam. Yüksek ve alçak gerilim kablo bağlantı kutuları kutu duvarının her iki tarafına kaynaklanır. Kablo bağlantısı olarak, yüksek gerilim bobini, nominal voltajın% ±5'i kadar bir musluk gerilimine sahip olmalıdır. Önce güç kaynağı kesilmeli, daha sonra kutu duvarındaki musluk değiştiricinin rüzgarı ve yağmuru dönüşüm için kaldırılmalıdır. Gerilim transformatörünü alçak gerilim tarafı, "Y" tipinin 693V'a veya "D" tipinin güç kaynağı için 400V'a bağlanmasına izin verir ve ikincil terminal doğrudan kablo bağlantı kutusuna monte edilir. Kafa, kullanıcının transformatör kaldırmayı değiştirmesi ve kutu duvarına kaynaklı asılı tırmanmayı kullanması için altı porselen kollu dışarı çıkar. Transformatör kutusunun tabanı bir kızakla donatılmıştır ve kızak üzerinde gerektiğinde mayınlar ve mayın arabası silindirleri için kullanılabilecek kurulum delikleri vardır.
2.Application
1250KVA ve altı kapasiteli, 10KV ve altı voltajlı yağ batırılmış madencilik güç transformatörleri için uygundur. Bu tür mayın transformatörü, patlamaya dayanıklı gereksinimler olmadan yağa batırılmış genel bir transformatördür. Esas olarak maden enerjisi dağıtımı sırasında mayın aydınlatması veya güç sürükleme için bir güç kaynağı olarak kullanılır. Bu serinin transformatörleri taşındıktan sonra, ilgili sökülen parçalarla monte edilebilir ve asılı çekirdek kontrolüne gerek kalmadan test edilebilir.
3. standartları
Bu transformatör serisinin izlediği standartlar:
GB1094.1~2-1996, GB1094.3,5-2003, GB/T6451-2008, GB12173-2008.
4.Ortamı ve çalışma koşullarını kullanın
1). Yükseklik deniz seviyesinden 1000m'yi geçmemelidir ve özel ortam ayrıca açıklanacaktır;
2). Ortam sıcaklığı:
Maksimum sıcaklık +40 °C'dir;
En yüksek günlük ortalama sıcaklık +25 °C;
En yüksek yıllık ortalama sıcaklık +20 °C'dir;
Minimum dış mekan sıcaklığı -20 °C'dir.
3). Çevreleyen havanın bağıl nemi% 95'ten fazla değildir "+25 °C";
4). Madene kömür tozu ve gaz monte olmasına rağmen. Ama patlama tehlikesi yok;
5). Güç kaynağı voltajının dalga formu yaklaşık sinüs dalgasıdır;
5.Model anlamı

6. Teknik Parametre

Nominal Gerilim (kVA) | Gerilim ve dokunma aralığı | Bağlantı Simgesi | Yükse Olmayan Kayıp(W) | Yük Kaybı (G) | Yükse olmayan Akım(%) | Kısa Devre Engeli (%) | Boyutlar | |||||||
HV (kV) | HV Bantlama Aralığı | LV (kV) | Makine Ağırlığı | Yağ Ağırlığı | Toplam Ağırlık (kg) | Uzunluk | Genişlik | Yükseklik (mm) | ||||||
50 | 6.3 10.5 11 | ±2×2,5% | 0.693-0.4 | Yy0-d11 | 100 | 910/870 | 1.3 | 4 | 160 | 100 | 400 | 1000 | 850 | 900 |
80 | 130 | 1310/1250 | 1.2 | 220 | 110 | 500 | 1000 | 880 | 950 | |||||
100 | 150 | 1580/1500 | 1.1 | 280 | 130 | 600 | 1100 | 900 | 960 | |||||
125 | 170 | 1890/1800 | 1.1 | 290 | 140 | 630 | 1100 | 920 | 980 | |||||
160 | 200 | 2310/2200 | 1 | 370 | 160 | 720 | 1150 | 940 | 1020 | |||||
200 | 240 | 2730/2600 | 1 | 390 | 170 | 790 | 1250 | 950 | 1040 | |||||
250 | 290 | 3200/3050 | 0.9 | 470 | 190 | 900 | 1300 | 950 | 1060 | |||||
315 | 340 | 3830/3650 | 0.9 | 540 | 230 | 1100 | 1400 | 980 | 1100 | |||||
400 | 410 | 4520/4300 | 0.8 | 630 | 250 | 1260 | 1450 | 1020 | 1140 | |||||
500 | 48 | 5410/5150 | 0.8 | 750 | 290 | 1480 | 1550 | 1060 | 1200 | |||||
630 | 570 | 6200 | 0.6 | 4.5 | 890 | 360 | 1920 | 1700 | 1170 | 1250 | ||||
800 | 700 | 7500 | 0.6 | 1070 | 410 | 2180 | 1800 | 1320 | 1280 | |||||
1000 | 830 | 10300 | 0.6 | 1250 | 450 | 2450 | 1800 | 1350 | 1330 | |||||
1250 | 970 | 12000 | 0.5 | 1460 | 510 | 2870 | 1800 | 1390 | 1390 | |||||
