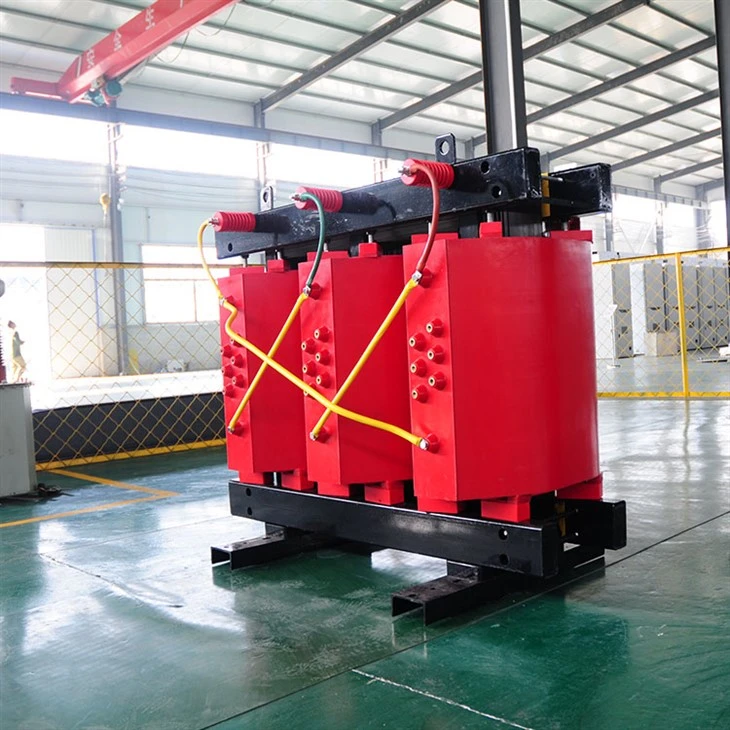

63 KVA Kuru Tip Trafo
Ürün adı: 63 KVA Kuru Tip Trafo
Ürün modeli: SCB13-63/10±2*2,5%-0,4
63 KVA Trafo Amper:3.6A/90.9A
Nominal kapasite: 63KVA
Anma frekansı: 50Hz
Özellikleri
Ürün Açıklaması
Ürün adı: 63 KVA Kuru Tip Trafo
Ürün modeli: SCB13-63/10±2*2,5%-0,4
63 KVA Trafo Amper:3.6A/90.9A
Nominal kapasite: 63KVA
Anma frekansı: 50Hz
Gerilim düzenleme modu: uyarılma olmayan gerilim düzenlemesi
Basınç düzenleme konumu: yüksek basınç tarafı
Voltaj ayar aralığı: 10KV±2*2,5%
63 KVA Trafonun Ağırlığı: 480kg
63 KVA 3-Faz Trafo Fiyatı: 2 USD*71.00/SET
63 KVA Kuru Tip Transformatör emniyetli, alev geciktiricili ve yangına dayanıklı olup doğrudan yük merkezine monte edilebilir. Bakım gerektirmez ve kurulumu kolaydır. İyi bir nem geçirmezlik performansına sahiptir ve kapatıldıktan sonra ön kurutmaya gerek kalmadan çalıştırılabilir. Düşük kayıp, düşük kısmi deşarj, düşük gürültü özelliklerine sahiptir ve basınçlı hava soğutma koşullarında %120 nominal yükte çalışabilir. Transformatörün güvenli çalışması için güvenilir garanti sağlamak üzere eksiksiz bir sıcaklık koruma kontrol sistemimiz var.
Modelin Özellikleri
10/0,4KV Kuru Tip Transformatör:
|
SCB13-30/10-0.4 |
SCB13-50/10-0.4 |
SCB13-63/10-0.4 |
SCB13-80/10-0.4 |
SCB13-100/10-0.4 |
|
SCB13-125/10-0.4 |
SCB13-160/10-0.4 |
SCB13-200/10-0.4 |
SCB13-250/10-0.4 |
SCB13-315/10-0.4 |
|
SCB13-400/10-0.4 |
SCB13-500/10-0.4 |
SCB13-630/10-0.4 |
SCB13-800/10-0.4 |
SCB13-1000/10-0.4 |
|
SCB13-1250/10-0.4 |
SCB13-1600/10-0.4 |
SCB13-2000/10-0.4 |
SCB13-2500/10-0.4 |
SCB13-3150/10-0.4 |
|
SCB13-4000/10-0.4 |
SCB13-5000/10-0.4 |
SCB13-6300/10-0.4 |
SCB13-8000/10-0.4 |
SCB13-10000/10-0.4 |
35/0.4KV Kuru Tip Transformatör:
|
SCB13-30/35-0.4 |
SCB13-50/35-0.4 |
SCB13-63/35-0.4 |
SCB13-80/35-0.4 |
SCB13-100/35-0.4 |
|
SCB13-125/35-0.4 |
SCB13-160/35-0.4 |
SCB13-200/35-0.4 |
SCB13-250/35-0.4 |
SCB13-315/35-0.4 |
|
SCB13-400/35-0.4 |
SCB13-500/35-0.4 |
SCB13-630/35-0.4 |
SCB13-800/35-0.4 |
SCB13-1000/35-0.4 |
|
SCB13-1250/35-0.4 |
SCB13-1600/35-0.4 |
SCB13-2000/35-0.4 |
SCB13-2500/35-0.4 |
SCB13-3150/35-0.4 |
|
SCB13-4000/35-0.4 |
SCB13-5000/35-0.4 |
SCB13-6300/35-0.4 |
SCB13-8000/35-0.4 |
SCB13-10000/35-0.4 |
35/10KV Kuru Tip Trafo:
|
SCB13-30/35-10 |
SCB13-50/35-10 |
SCB13-63/35-10 |
SCB13-80/35-10 |
SCB13-100/35-10 |
|
SCB13-125/35-10 |
SCB13-160/35-10 |
SCB13-200/35-10 |
SCB13-250/35-10 |
SCB13-315/35-10 |
|
SCB13-400/35-10 |
SCB13-500/35-10 |
SCB13-630/35-10 |
SCB13-800/35-10 |
SCB13-1000/35-10 |
|
SCB13-1250/35-10 |
SCB13-1600/35-10 |
SCB13-2000/35-10 |
SCB13-2500/35-10 |
SCB13-3150/35-10 |
|
SCB13-4000/35-10 |
SCB13-5000/35-10 |
SCB13-6300/35-10 |
SCB13-8000/35-10 |
SCB13-10000/35-10 |
Özellikler
1. Bobin bakır tel veya folyo ile sarılır, cam elyafı ile güçlendirilir ve epoksi reçine vakumla kurutulur, gazı alınır ve dolgu maddesi olmadan nemi alınır ve bir bütün olarak dökülür. Yüksek mekanik dayanıma, kısa devre direncine ve güçlü darbe dayanımına sahiptir.
2. Yüksek voltaj sargısının ilk ucu ve orta musluk, iyi sağlamlığa sahip, vites ayarını kolaylaştıran, güzel ve düzgün bir bakır gömülü gömülü yapıyı benimser.
3. Demir çekirdek, 4-derece tam eğimli, çok adımlı eklemlere sahip, yüksek kaliteli, tanecikli, soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Yüzey, neme dayanıklı, paslanmaya dayanıklı ve gürültü azaltıcı reçine yalıtım kaplamasıyla kaplanmıştır.
4. Elastik parçalar, gürültüyü azaltmak amacıyla bobinleri sabit ve sıkıştırılmış bir durumda tutmak için demir çekirdeği, kelepçeleri ve bobinleri sıkıştırmak için kullanılır.
5. Transformatör kendi kendini soğutacak şekilde tasarlanmıştır. Entegre döküm yüksek (düşük) voltaj bobin varilinin duvarının içinde uzunlamasına bir havalandırma kanalı ayrılmıştır. Cebri hava soğutma cihazı (soğutma fanı) ile donatılabilir. Cebri hava soğutma cihazını kullandıktan sonra çıkış kapasitesi %20 artırılabilir.
6. Bir sıcaklık kontrol cihazıyla donatılmış, alçak gerilim bobininin üst kısmındaki önceden gömülü deliğe bir platin direnç (Pt100) yerleştirin. Transformatör sargısındaki sıcaklık artışını izler, soğutma fanını otomatik olarak çalıştırır ve durdurur ve kuru tip transformatör için güvenilir bir aşırı yük koruma cihazı sağlamak amacıyla arıza alarmı, aşırı sıcaklık alarmı ve aşırı sıcaklık açma fonksiyonlarına sahiptir, böylece performansı artırır. kuru tip trafo çalışmasının güvenliği.
Ürün Yapısı
1. Demir çekirdek: Demir çekirdek, üç seviyeli tamamen eğik bağlantı yapısına sahip ithal yüksek kaliteli soğuk haddelenmiş silikon çelik saclardan yapılmıştır. Çekirdek sütunlar F sınıfı atkısız bantla bağlanmıştır ve demir çekirdeğin yüzeyi, yüksüz kaybı azaltmak için epoksi reçineyle kapsüllenmiştir. Akım ve demir gürültüsü taşıyan kelepçeler ve bağlantı elemanları özel yüzey işlemine tabi tutularak ürünün görünüm kalitesi daha da artırılmıştır.
2. Sıcaklık kontrol sistemi ve hava soğutma sistemi: Çapraz akışlı, üstten üflemeli bir soğutma fanı kullanın. Bu soğutma fanı, transformatörün aşırı yük kapasitesini artıran düşük gürültü, yüksek rüzgar basıncı ve güzel görünüm özelliklerine sahiptir. Sıcaklık kontrolü, transformatörün çalışma stabilitesini artıran akıllı sıcaklık kontrol cihazını benimser.
3. Koruyucu kabuk ve çıkış barası: Koruyucu kabuk, transformatörü ayrıca korur. Koruma seviyeleri IP20, IP23 vb.'yi içerir. Kabuk malzemeleri arasında kullanıcıların seçim yapabileceği alüminyum alaşımı, soğuk haddelenmiş çelik levha, paslanmaz çelik vb. bulunur. Alçak gerilim çıkışı standart bara çıkışını kullanır. Hem yan çıkış hem de üst çıkış mevcuttur. Kullanıcılara özel çıkış yöntemleri de tasarlanabilmektedir.
Malzeme listesi
SCB13 63 KVA Kuru Tip Trafo Malzeme Listesi
|
Malzeme adı |
Malzeme |
Kalite özellikleri |
|
Silikon çelik sac |
Yepyeni, yüksek kaliteli, tanecik odaklı, yüksek manyetik geçirgenliğe sahip soğuk haddelenmiş silikon çelik sac |
Soğuk haddelenmiş silikon çelik şerit, yüksek manyetik geçirgenliği ve düşük kaybı nedeniyle transformatör yapımında kullanıldığında küçük boyut ve hafiflik avantajlarına sahiptir. |
|
Bobin |
Bakır |
Bakır içeriği %99,9'dur. Devlet, elektrikçilerin kullandığı bakır saflığının %99,5'in üzerinde olmasını şart koşuyor. Pirinç, küçük güçte olmayan güç transformatörlerinde kullanılabilir ve kullanımı niteliksiz ve yasa dışıdır. Ayrıca transformatör bobini olarak pirinç kullanılması bakır kaybını (yük kaybı) artıracak ve transformatörün gücünü azaltacaktır. |
|
bara |
||
|
Yalıtım yağı |
Naftenik mineral yağı |
Temiz ve şeffaf sıvı, tortu, asılı mekanik yabancı maddeler ve pamuk benzeri maddeler içermez. Düşük kaliteli yağın veya ikincil yağın varlığı, transformatörün yaşlanmasını hızlandırır, gürültülü hale getirir, kısa devreye ve yanmaya yatkın hale getirir ve kısa hizmet ömrüne sahiptir. |
|
Yalıtım kağıdı |
Kraft kağıdı/NOMEX yalıtım kağıdı |
Yalıtım kağıdı transformatörün önemli bir parçasıdır. Transformatörün eskimesinin ve yanmasının ana nedenlerinden biri, ark bozulmasına yatkın olan ve servis ömrünü kısaltan düşük kaliteli yalıtım kağıdının kullanılmasıdır. |
|
Epoksi reçine |
High epoxy value (>40) 6101 epoksi reçine |
F/H sınıfı sıcaklık dayanımı 155 derece/180 derece. Sıcaklık dayanımı, basınç dayanımı, sertlik, büzülme, su emme, camsı geçiş sıcaklığı, yapışma dayanımı, çekme dayanımı gibi teknik göstergeler kuru tip transformatörlerin izolasyon ve döküm kalitesi açısından oldukça kritiktir. |
|
Elektrikli ahşap |
kayın ağaçları |
Güçlü yalıtım yeteneği ve yüksek çekme mukavemeti. |
Ürün Standardı
SCB13 63 KVA Kuru Tip Trafo Uygulama Standardı
1. GB1094.11-2007 Kuru tip güç transformatörü
2. GB/T10228-2008 Kuru tip güç transformatörleri için teknik parametreler ve gereksinimler
3. GB1094.10-2003 Güç transformatörü Bölüm 3: Yalıtım seviyesi, yalıtım testi ve dış yalıtım hava boşluğu
4. JB/T10008-2004 6~500KV trafo ses seviyesi
5. JB/T56009-1998 Kuru tip güç transformatörü ürün kalite sınıflandırması
