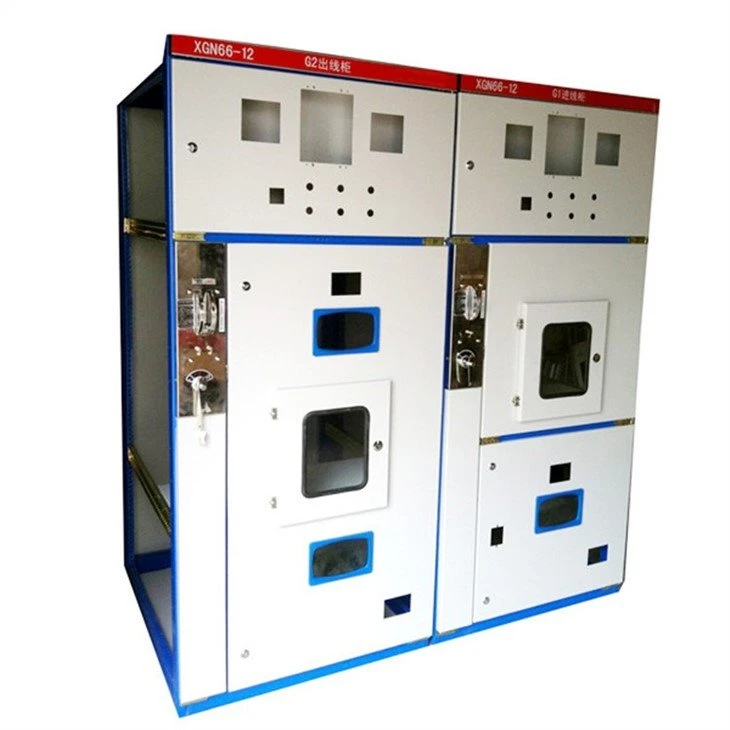

Modüler Yüksek Gerilim HV Trafo Merkezi Şalt Cihazı

Modüler Yüksek Gerilim HV Trafo Merkezi Şalt Cihazı

XGN2 tipi modüler yüksek gerilim şalt dolabı, özellikle sık çalıştırılan durumlar için, 3, 6, 10KV nominal gerilim ve 50HZ nominal frekanslı üç fazlı AC güç sisteminde elektrik enerjisini almak ve dağıtmak için uygulanır.

Soruşturma göndermek

Özellikleri

Ürün Açıklaması

XGN2 tipi modüler yüksek gerilim şalt panosu, özellikle sık çalıştırılan durumlar için, 3, 6, 10KV nominal gerilim ve 50HZ nominal frekanslı üç fazlı AC güç sisteminde elektrik enerjisini almak ve dağıtmak için uygulanır. Busbar sistemi tek baradır (bypass ve çift bara yapısı ile tek barayı türetebilen).

Şalt kabini, Ulusal Standartlar GB3906 3-35KV AC Metal muhafazalı şalt cihazı ve uluslararası IEC298 Standardının gerekliliklerine uygundur; ayrıca kırılmayı önleme ve yanlışlıkla kapatma gibi önerilen "beş anti" kilitleme fonksiyonu da mevcuttur. devre kesici için, yük ile kırılmayı önleyici ve kapama ayırıcı anahtarı, yük ile kırılmayı önleme ve kapatma topraklama teli/anahtarı, topraklama teli/anahtarı ile kapanmayı önleyici devre kesici/ayırıcı anahtarı, yanlışlıkla şarj aralığına girmeyi önleme.

Yapı Açıklaması

Hücre kutu tipi metal mahfazalı sabit yapıda olup hücre profillerden oluşmaktadır.ve G profilleri birkaç bağlantı parçası ile birleştirilir. Bara bölmesi, CB bölmesi, ölçüm bölmesi ve kablo bölmesi olmak üzere dört bölmeye ayrılır. Parça işleme, CNC delme makinesi, CNC bükme makinesi ve CNC işlemede sağlanan gelişmiş makineler tarafından yapılacaktır. Merkez, yüksek form, konum ve boyut hassasiyeti sağlayan, hızlı ve doğru yapım, farklı seçeneklerin kombinasyonu için esnek, müşterilerin farklı taleplerini karşılayabilen.

Ana Özellikler

1. Hücre, montajlı yapıdadır, kaynak gerektirmez, yüksek mekanik dayanıma ve sanatsal görünüme sahiptir.
2. Arka üst kısım GN30-12 döner bağlantı kesme anahtarı içindir ve alt kısım GN19-12C bağlantı kesme anahtarı içindir. Prosedürlere göre çalıştırılan mekanik kilitleme cihazı, çalışan personel ve ekipman için güvenilir güvenlik koruması sağlayabilir.
3.Uygulanan ana anahtar monoblok tipte olup ZN63-12(VS1-12)ve VD4-12 gibi seçeneklere sahiptir.
4. 'Beş geçirmez' kilitleme fonksiyonunu karşılamak için ana anahtarlar, ayırıcılar ve bölme kapısı arasındaki kilitlerde zorunlu mekanik kilitleme yöntemi kullanılır ve halka ana ünite ile rastgele kombinasyonun keyfini çıkarır.

Teknik parametre

HAYIR.	Öğe	Birim	Teknik veri
1	Nominal gerilim	Kv	3.6, 7.2, 12
2	Anma akımı	A	630 1000	1250 2000	2500 3150
3	Nominal kısa devre kesme akımı	KA	20	31.5	40
4	Anma kısa süreli dayanım akımı	KA	20	31.5	40
5	Nominal tepe dayanım akımı	KA	50	80	100
6	Nominal kısa devre yapma akımı	KA	50	80	100
7	Nominal kısa devre süresi	s		4
8	Koruma derecesi		IP2X (IP2X)
9	Otobüs sistemi		Tek otobüs, baypaslı tek otobüs, çift otobüs
10	Çalıştırma yöntemi		Elektromanyetizma, yay depolama enerjisi
11	Anahat boyutu	Mm	950^1000x2300 (1250A'nın altında) 1000x1000x2300 (1250A'nın üzerinde)
